장치

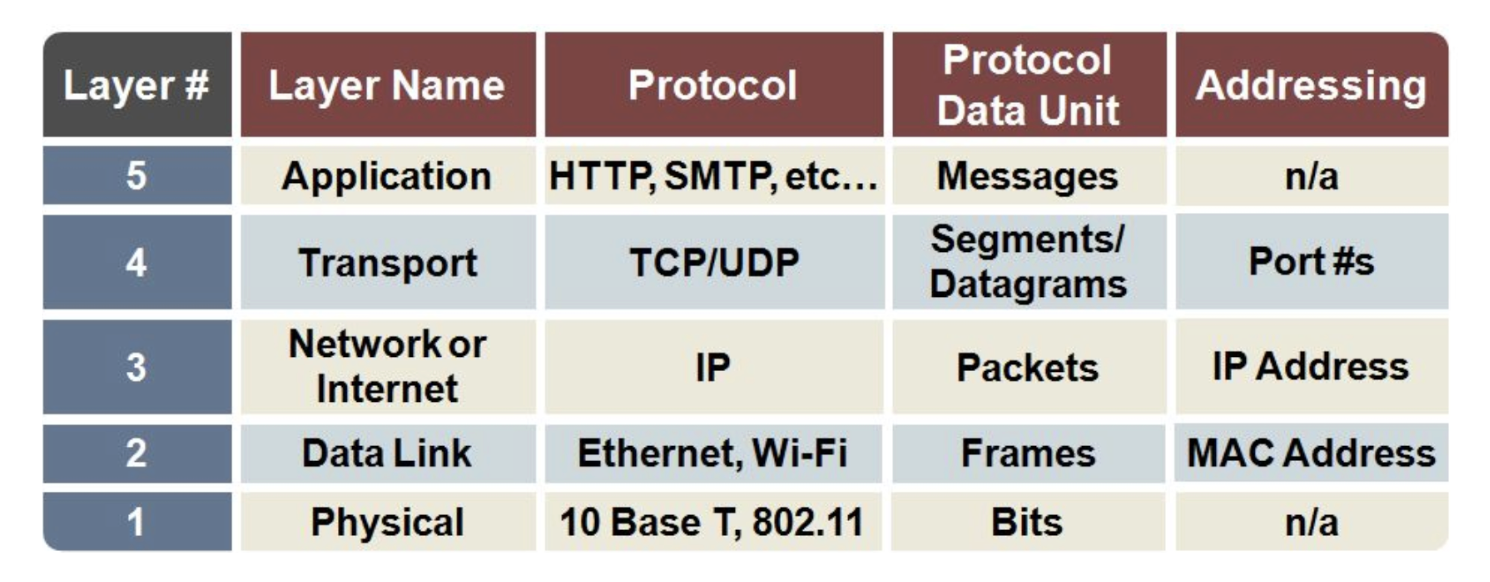

네트워크 기기는 계층별로 나눌 수 있음
상위 계층을 처리하는 기기는 하위 계층을 처리할 수 있지만 반대는 불가능함.
로드밸런서는 네트워크 분산처리도 가능하지만 NIIC는 못함.
네트워크 장치
•
애플리케이션 계층 : L7 스위치
•
전송 계층: L4 스위치
•
인터넷 계층(네트워크 계층): 라우터, L3 스위치
•
데이터 링크 계층: L2 스위치, 브리지
•
물리 게층: NIC, 리피터, AP

어플리케이션 계층

L7 스위치
•
로드밸런서
•
서버 부하 분산, 서버 이중화, 보안 강점
•
IP, Port, url, 헤더, 쿠키 등을 기반으로 트래픽을 분석
•
헬스체크 가능
AWS에서 L7 스위치는 ALB, L4는 NLB 컴포넌트

전송 계층

L4 스위치
•
패킷의 IP주소와 포트번호를 참고해서 적절히 트래픽 분산 가능
•
TCP,UDP 헤더를 기반으로 우선순위 판단해서 분산이 가능함
•
헬스 체크 가능

인터넷 계층

라우터
•
라우팅 테이블을 참조해서 IP 주소를 담아 보냄

데이터링크 계층

•
에러 확인, 흐름 제어, 접근 제어를 담당하는 데이터 링크 계층
•
L2 스위치
◦
MAC 주소를 MAC 주소 테이블을 통해 관리하며 인터넷 계층에서 받은 패킷을 기반으로 이더넷 프레임을 만들어서 목적지 MAC 주소로 보내주는 역할
•
브리지
◦
두 개의 근거리 통신망을 상호 접속할 수 있도록 하는 통신망 연결 장치
물리 계층
•
NIC
◦
네트워크 인터페이스 카드
•
리피터
◦
약해진 신호를 증폭해서 다른 쪽으로 전달
•
AP
◦
패킷 복사 장치. AP에 유선 LAN을 연결해서, 무선 LAN 기술을 기반으로 무선 네트워크망을 구축
