트래픽
•
bps(bits per second)
처리량
•
얼만큼의 트래픽을 처리했는지
대역폭
•
네트워크 연결을 통해 흐를 수 있는 최대 비트 수
RTT
•
왕복 지연 시간
•
신호 전송 후, 수신 확인에 걸린 시간을 더한 값

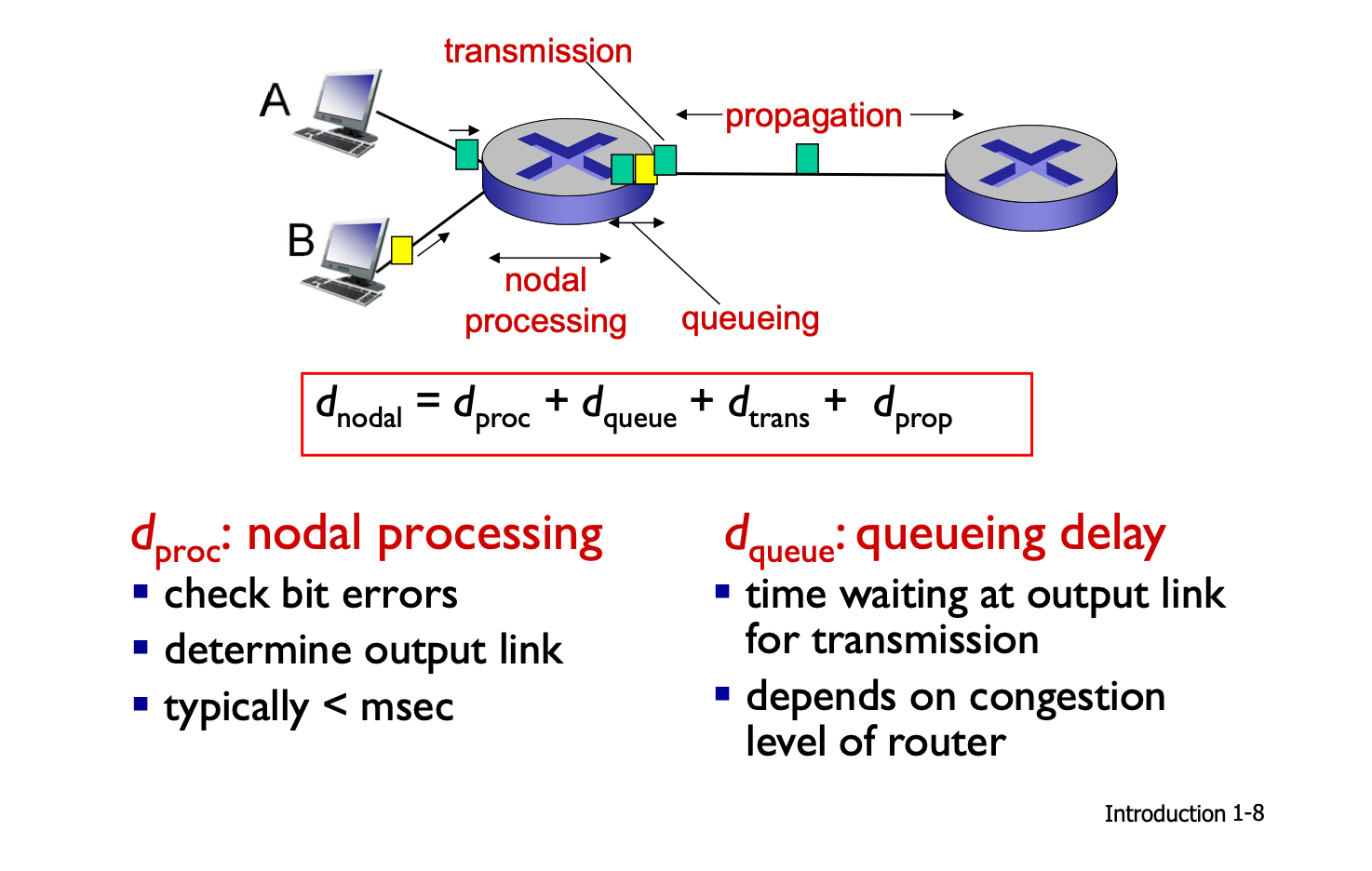

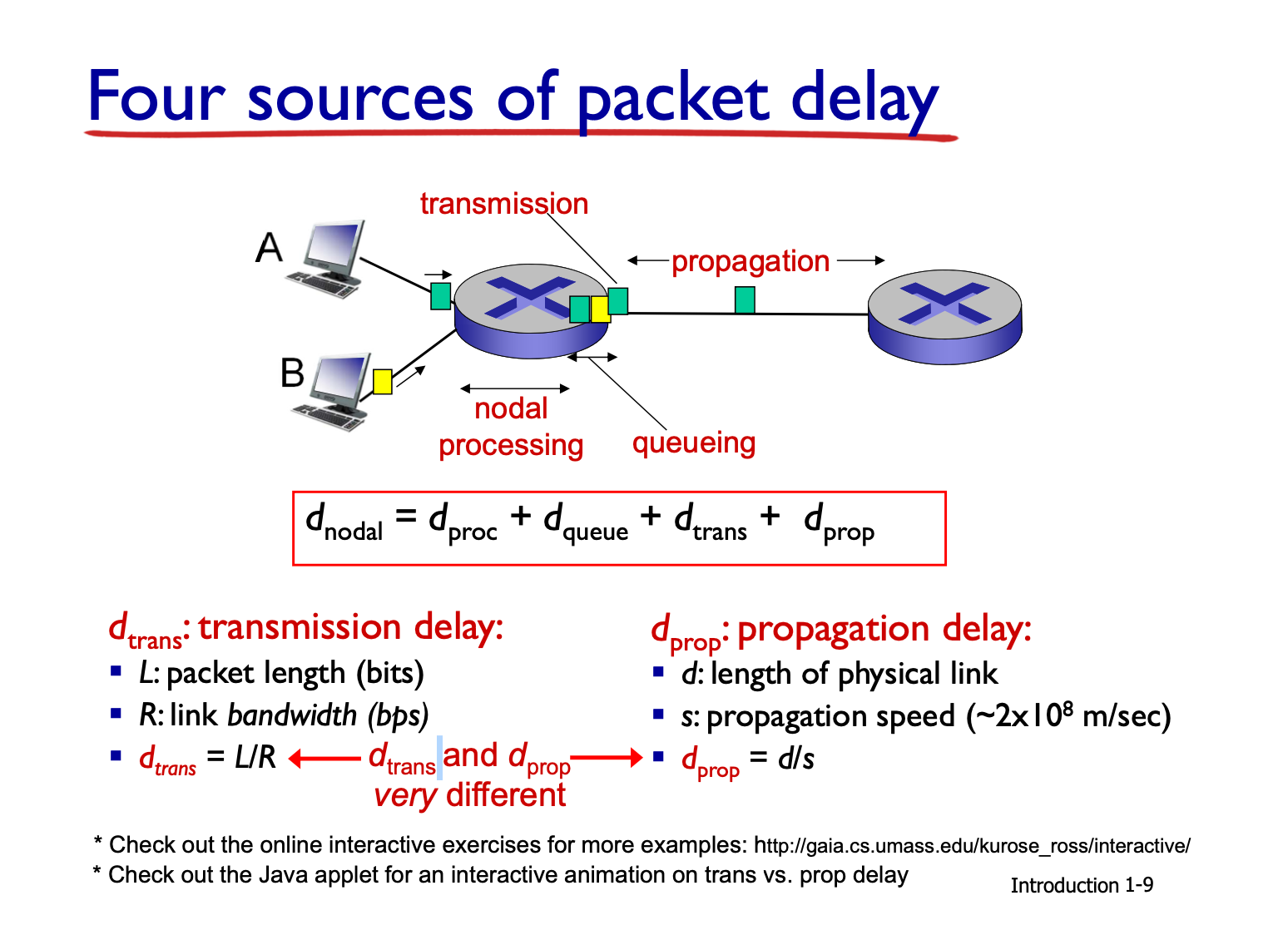

Four sources of packet delay
•
전체 delay
◦
내부 process
◦

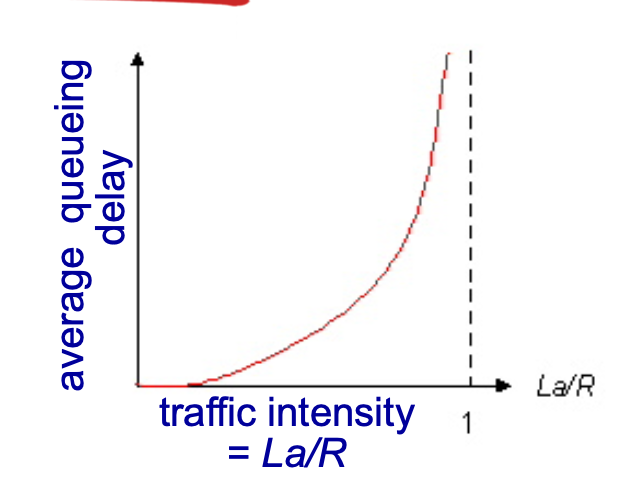

큐잉 딜레이
◦
transmission (packet 사이즈를 bandwidth로 나눈 값)
◦
propagation(실제 거리 왕복 시간)
네트워크 토폴로지
•
버스
◦
하나의 회선
◦
노드 추가, 삭제가 쉽다
◦
메인 링크에 정체될 수 있다. (하나의 회선만 사용하기 때문)
•
스타
◦
중앙에 있는 노드를 기반으로 연결됨
◦
노드 추가, 삭제가 쉽다
◦
중앙 노드의 방화벽을 설치, 다른 노드로 가려면 중앙 노드를 거쳐야 함. → 안정성 높음
◦
눙앙 노드 에러 발생 시 문제 생김
•
트리
◦
계층적 토폴로지
◦
리프 노드 기반으로 확장 용이, 다른 경우는 힘들다.
◦
리프 노드 에러는 영향X
◦
특정 노드 트래픽 집중 시 하위 노드에 영향
◦
백본 케이블: 대규모 패킷 통신망을 기반으로 설명
•
링
◦
고리 형태
◦
노드 추가, 삭제가 쉬움
◦
노드 수가 많아져도 데이터 손실이 없음
◦
토큰을 기반으로 연속적으로 노드를 거치며, 권한이 없는 노드는 데이터 전달 안 받음
◦
링크 또는 노드가 하나만 에러 발생해도 전체 네트워크에 영향
•
메시
◦
풀 메시 토폴로지는 n * (n-1)/2 회선이 필요함
◦
안정성이 높다. 한 노드가 장애 나도 다른 노드 영향 X
◦
트래픽 분산 가능
◦
회선이 비효율적으로 많음.
•
유니캐스트
◦
1:1 통신, HTTP 통신
•
멀티캐스트
◦
1:N 통신
•
브로드캐스트
◦
1:N, 모든 노드에게 전달
◦
ARP
•
LAN
◦
작은 단위, 소규모 네트워크, 허브나 스위치로 연결
◦
하나의 논리적 주소인 IP를 기반으로 여러 개의 물리적 주소인 MAC 주소로 구별
◦
가상의 IP가 있음.
▪
NAT을 이용해서 PRIVATE IP랑 PUBLIC IP를 연결
▪
192.168.0.0 대
•
MAN
◦
대도시 통신망, 도시와 도시의 통신망.
◦
2개 이상의 LAN이 연결. 라우터나 브리지 등으로 연결
•
WAN
◦
광역 통신망, 국가와 국가 간의 통신망.
